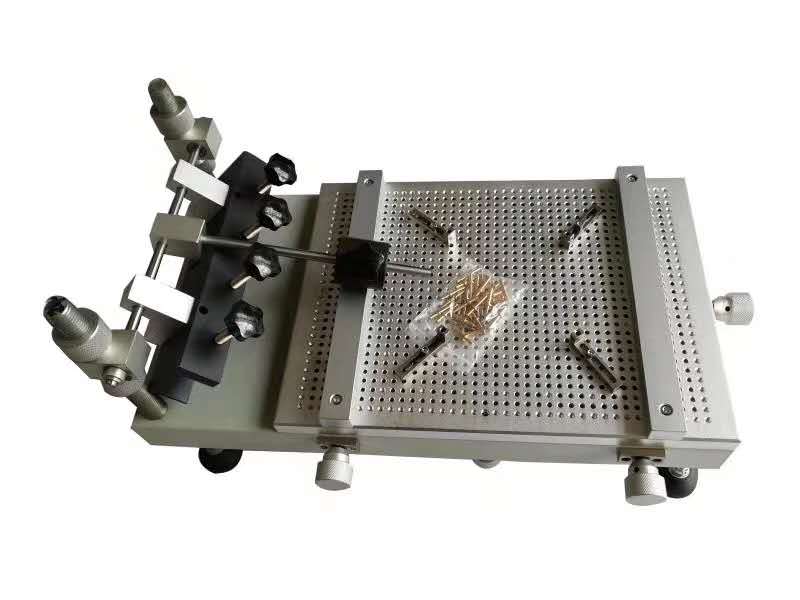

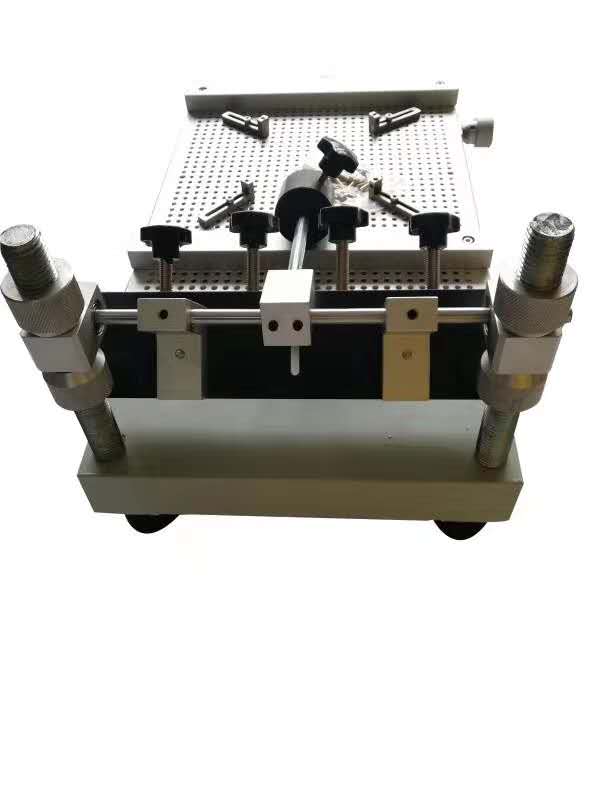

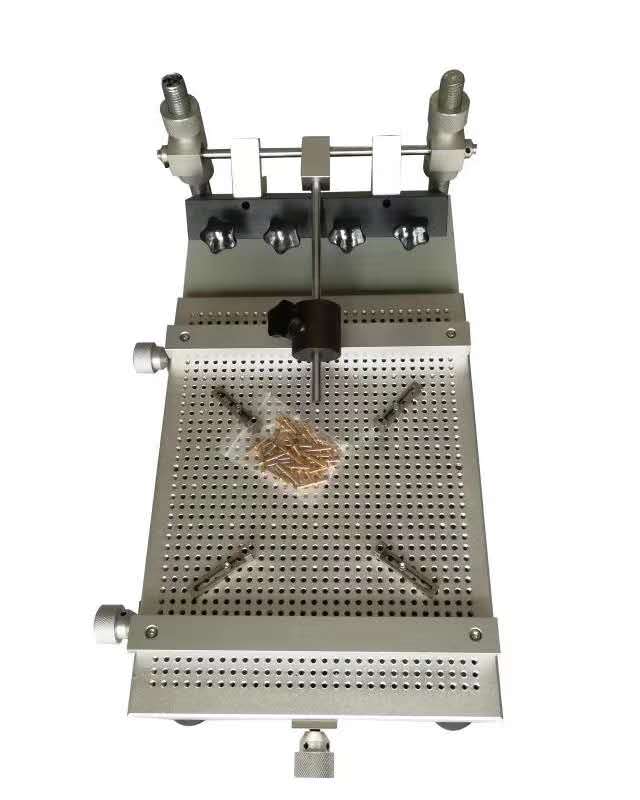

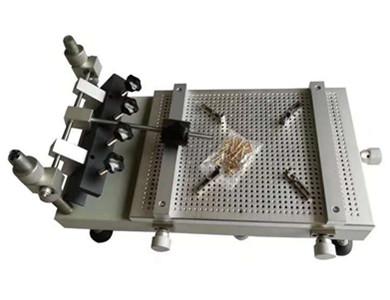

高精密手印台 SMT手印台 手动印刷机精密带定位孔锡膏印刷台

附带配件：L型定位座4个，定位顶针（1.0-3.0）每个规格各4个，黄铜顶针25个 压板一对

1，安装不锈钢定位针，选取4个相同规格的定位针放置到L座里面。

2，通过调节L座底部的M5基米，让定位针露出L座平面，高度低于PCB板厚为准。
3，锁紧L座侧面的M4几米，紧固住定位针不动。

产品特点

1 本机器主要是针对单双面线路板锡膏或红胶印刷要求设计，工作平台选用优质铝板蜂窝状定位孔加工.结实稳固，经久耐用。
2 线路板定位采用定位针、固定杆.顶针，操作既方便定位，又保证重复操作精度。
3 校版方式通过钢网移动，并结合印刷平台的X、Y轴微调校正，方便快捷。
4 钢网支架采用螺旋丝杆，可上下调节高度，方便控制PCB厚度及印刷锡膏的量。
5 印刷网板通过4个带压盘的旋钮固定，快捷牢固。

工作台尺寸 320×450(mm)

最大印刷尺寸 250×400(mm)

最大网框尺寸 420×520(mm)

印刷速度 人工控制

承印物厚度 0-80（mm）

工作台X Y调节量 10（mm）

印刷平台高度 240（mm）

重复精度 ±0.01（mm）

定位方式 外形或基准孔

外形尺寸(W*D*H) 600*330*230 mm
