产品特点

铝合金机体，结实稳固。

微电脑PLC控制系统，工作稳定可靠。

触摸屏显示操作，人机对话方便，操作简单。

多项声光报警功能。

可根据PCB厚度设定料架升降步距。

人性化设计确保PCB板不被推破，提高产出能力。

描述

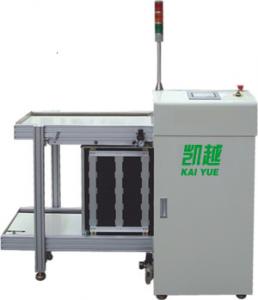

此设备用于SMT和AI生产线自动上板的操作

料箱数量

标准型:2个料箱, 紧凑型:1个料箱

电路板上板时间

约6秒

料箱更换时间

约30秒

步距选择

10.20.30.40.50.60mm,可任意选择

电源

AC110/220V±10V,50/60Hz

气压

4～6kg/cm2

PCB板厚度

最薄0.4mm

设备名称

大小

型号

外形尺寸
(L*W*H)(mm)

PCB板尺寸
(mm)

适用料筐尺寸
(mm)

重量
(kg)

上板机

M

K-250LD

1400*700*1250

50*50-350*250

355*320*563

170

L

K-330LD

1720*780*1250

50*50-460*330

460*400*565

210

LL

K-390LD

1940*840*1250

50*50-525*400

535*460*570

240

XL

K-460LD

1940*940*1250

50*50-535*460

535*530*563

260
