SF系列大型无铅热风回流焊
产品名称：SF系列大型无铅热风回流焊
发布时间：2013-09-13
浏览次数：1909
发布时间：2013-09-13
浏览次数：1909
详细信息

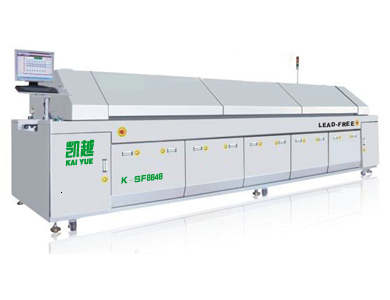

产品名称： SF系列大型无铅电脑热风回流焊
产品型号： K-SF7748/K-SF8848/K-SF1048产品介绍：
产品特点：
采用进口加热部件，温度均匀，热补偿效率高，适合CSP,BGA元件的焊接;
专用风轮设计，换气量大，风速稳定;
各温区采用强制独立循环，独立PID控制，上下独立加热方式，使炉腔温度准确，均匀，热容量大:
升温快，从室温到工作温度≦30分钟;
进口优质高温高速马达运风平稳，振动小，噪音小;
炉体采用双气缸（电动推杆）顶升装置，安全可靠;
链条、网带同步等速运输，采用变频精确高速;
特制优质铝合金导轨设计，变形小，链条自动加油装置;
UPS断电保护功能，保证断电后PCB板正常输出，不受损坏;
强大的软件功能，对PCB板在线监控测温，并随时对数据曲线进行分析，储存和打印;
工业控制PC机与PLC通讯采用MODBUS协议，工作稳定，杜绝死机现象;
自动监测，显示设备工作状态，可做到随时修正参数;
特殊专利炉胆设计，保温性好，耗电量达同行业最低;
专利导轨高温不变形，三丝杆同步调宽结构，有效保证导轨平行，防止掉板，卡板的发生、免清洗，易调节。自动和手动皆可进行调宽操作。
标配链条、网链同步等速并行运输，可加工单面、双面PCB板，可选双导轨运输系统。
自动调宽系统采用闭环PID控制，可根据电脑输入的参数自动调到需要的宽度，精确度可达0.2mm。
各温区因采用模块化设计，热风马达和发热丝保养和维修方便。
强制离心鼓风自动风冷系统和松香回收系统。
技术参数技术参数：
型号 | K-SF7748 | K-SF8848 | K-SF1048 |
加热部分参数 | |||
加热区数量 | 上7/下7 | 上8/下8 | 上10/下10 |
加热区长度 | 2625mm | 3000mm | 3750mm |
冷却区数量 | 上Top2/下Bottom2 | ||
运输部分参数 | |||
PCB最大宽度 | 导轨式400mm网带式480mm | ||
运输导轨调宽范围 | 50-400mm | ||
运输方向 | L→R（R→L） | ||
运输导轨固定方式 | 前端/Front（选配：后端固定） | ||
运输带速度 | 网带880±20mm，链条900±20mm | ||
传送方式 | 网传动﹠链传动+网传动 | ||
运输带速度 | 300-2000mm/Min | ||
控制部分参数 | |||
电源 | 5线3相380V 50/60Hz | ||
启动功率 | 38Kw | 45Kw | 58Kw |
正常工作消耗功率 | Approx.10Kw | Approx.12Kw | Approx.15Kw |
升温时间 | 约20分钟 | ||
温度控制范围 | 室温-350℃Room Temper ature-350℃ | ||
温度控制方式 | 全电脑PID闭环控制，SSR驱动 | ||
整机控制方式 | LCD PC(电脑)+PLC | ||
温度控制精度 | ±1℃ | ||
PCB板温度分布偏差 | ±1-2℃ | ||
冷却方式 | 标配：空气冷却（选配：冷水冷却） | ||
三色灯指示 | 三色信号灯：黄—升温；绿—恒温；红—异常 | ||
异常报警 | 温度异常（超高温或超低温） | ||
机体参数 | |||
重量 | Approx.2000Kg | Approx.2200Kg | Approx.2500Kg |
外型尺寸（mm） | L49000×W1400×H1600 | L5200×W1400×H1600 | L6000×W1400×H1600 |
排风量要求 | 10立方/min 2通道∮180MM | ||

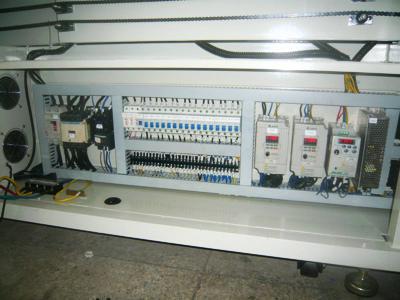

品牌控制电器，确保机器稳定
经认证耐高温长轴马达，运行平稳，寿命长

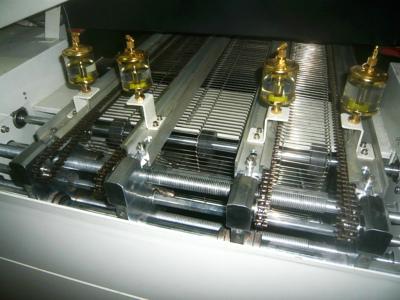

可选双导轨运输，同时输送两块小尺寸PCB

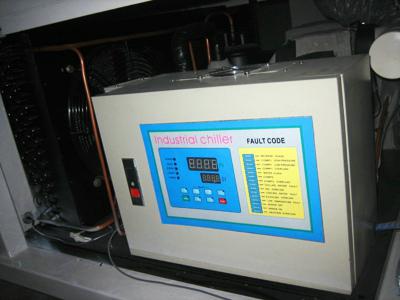

可选内置冷风机冷却
